安装方式一
悬挂安装，前置钢丝绳牵引或后顶当局壁，适用于氧化沟或矩形池不放水条件下安装。
欢迎访问三门峡丽源环保工程设备有限公司官方网站！
悬挂式水下推流器(机械传动)
低速系列推流（搅拌）器用于城镇和工业污水处理厂曝气池和厌氧池，其产生低切向的强水流，可用于池中水循环及硝化、脱氮和除磷及创段建水流等。
- 商品名称： 悬挂式水下推流器(机械传动)
产品详细
特别推荐专利产品 专利号:ZL20122062485.0
电机、减速机在水之上，无浸水损毁之忧。
维修简便，可不放水安装。
大模数螺旋锥齿减速机，长寿命设计。
主要用途
低速系列推流（搅拌）器用于城镇和工业污水处理厂曝气池和厌氧池，其产生低切向的强水流，可用于池中水循环及硝化、脱氮和除磷及创段建水流等。
适用范围
潜水推流(搅拌)机可在下列条件下正常连续运行：
1、最高介质温度不超过70度。
2、介质的PH值在5-9。
3、介质密度不超过1150kg/m。
4、长期潜水运行，潜水深度一般不超过10米。
使用寿命
悬挂式水下推流器在规定的条件下，首次故障前平均运行时不小于50000小时，整机寿命不小于10年。
供货配套范围
1、装配完整的悬挂式水下推流器。
2、悬挂架。
3、电控箱。
4、起吊装置。
5、固定索具。
选型须知
1、水池尺寸及液面高度。
2、应用场合及条件。
3、选型请参考流场图。
性能参数
在额定电压为380v，频率为50HZ时的性能参数如下表：
规格型号 | 电机功率 | 额定电流 | 叶轮直径 | 叶轮转速 | 水推力 |
XJB1.5/1100-42P | 1.5 | 3.0 | 1100 | 56 | ≥830 |
XJB2.2/1100-85P | 2.2 | 4.3 | 1100 | 85 | ≥1210 |
XJB2.2/1500-35P | 2.2 | 4.3 | 1500 | 35 | ≥1210 |
XJB3.0/1500-42P | 3.0 | 5.8 | 1500 | 35 | ≥1600 |
XJB4.0/1500-56P | 4.0 | 7.5 | 1500 | 56 | ≥2075 |
XJB5.5/1500-63P | 5.5 | 11.0 | 1500 | 63 | ≥3040 |
XJB5.5/1800-56P | 5.5 | 11.0 | 1800 | 56 | ≥3040 |
XJB7.5/2200-56P | 7.5 | 15.0 | 2200 | 56 | ≥3550 |
XJB7.5/2500-42P | 7.5 | 15.0 | 2500 | 42 | ≥3550 |

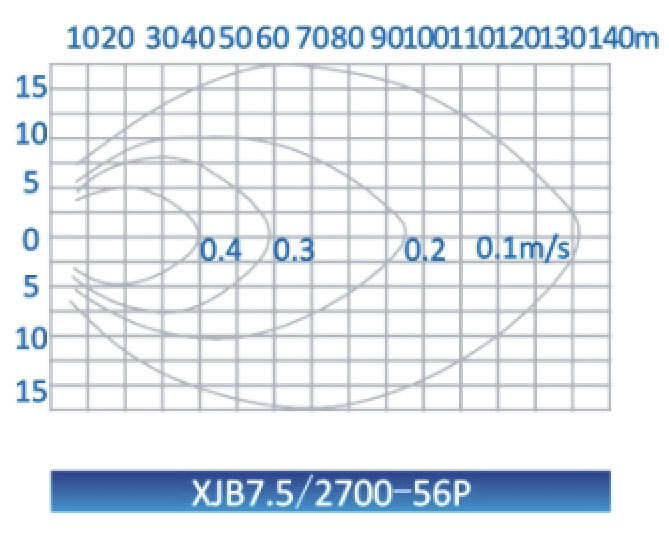

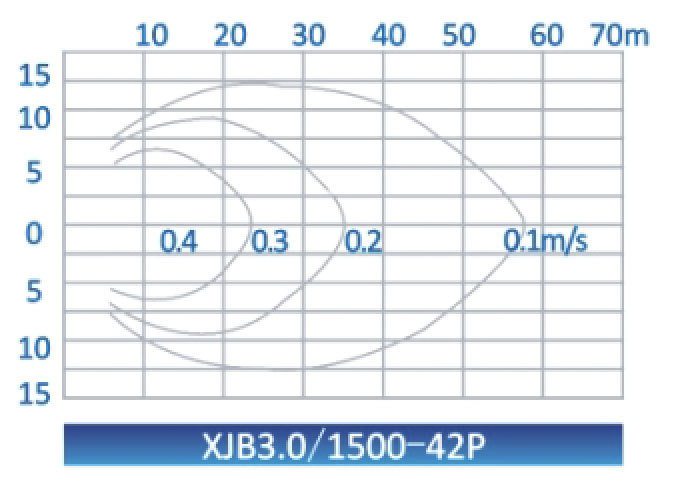

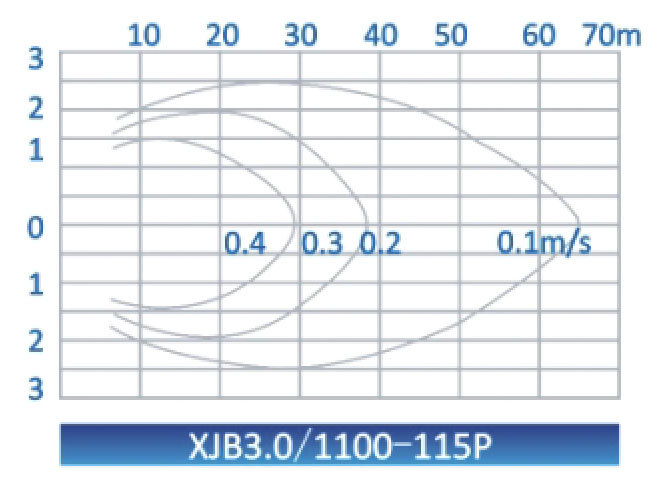

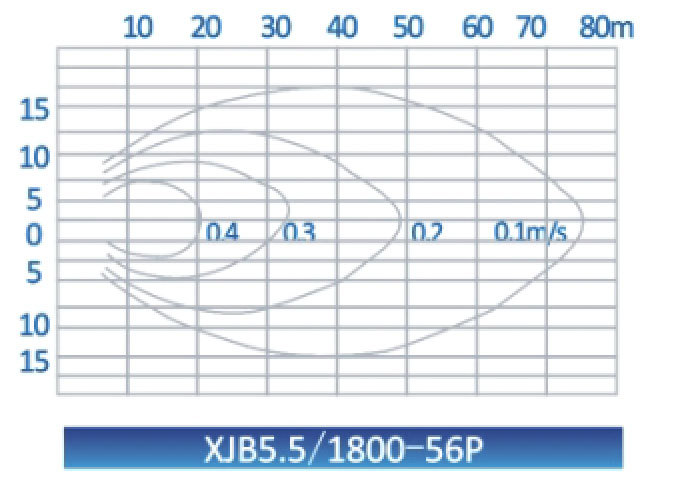

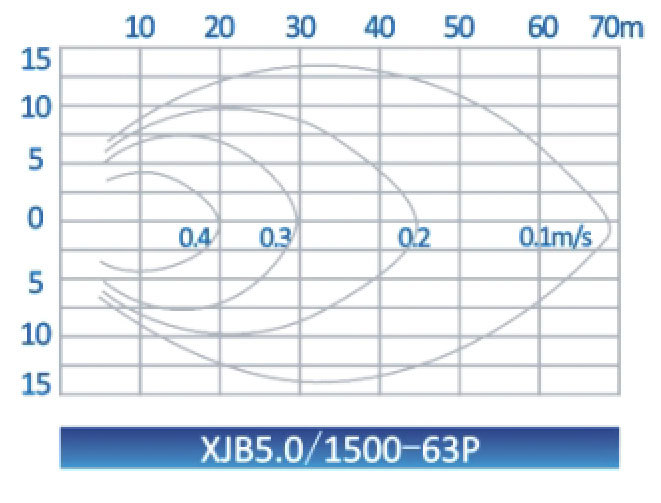

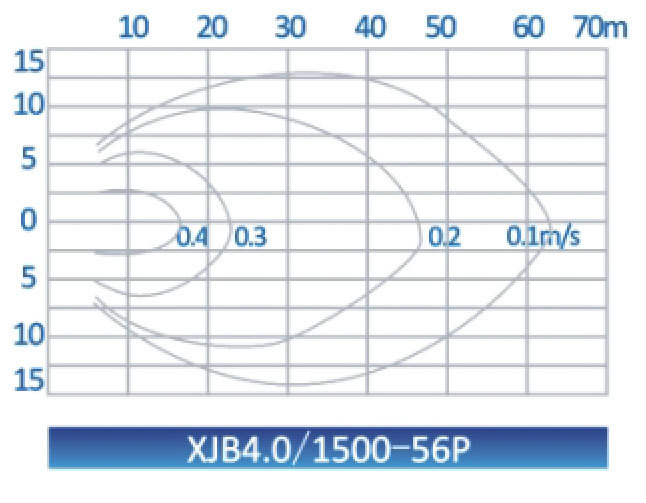

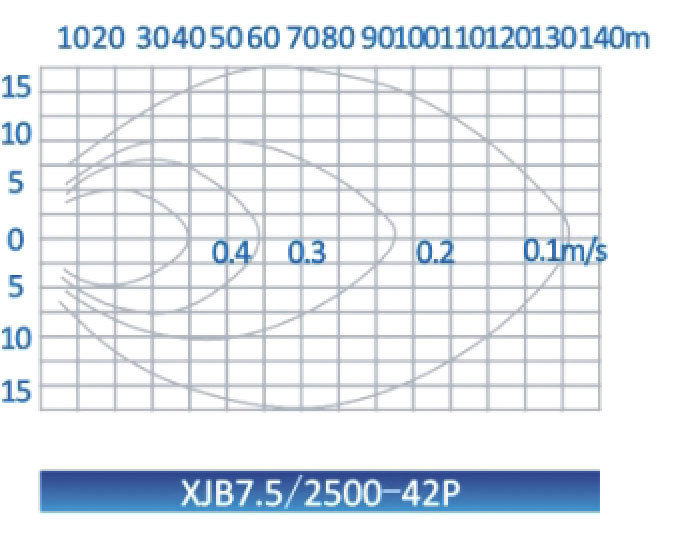

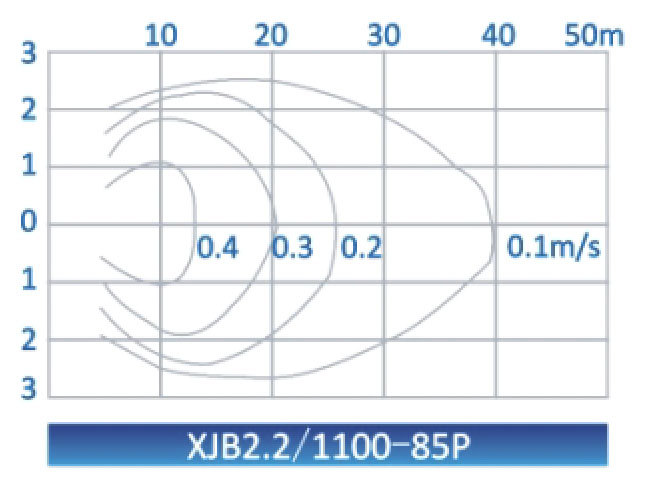

悬挂式水下推流器流场图

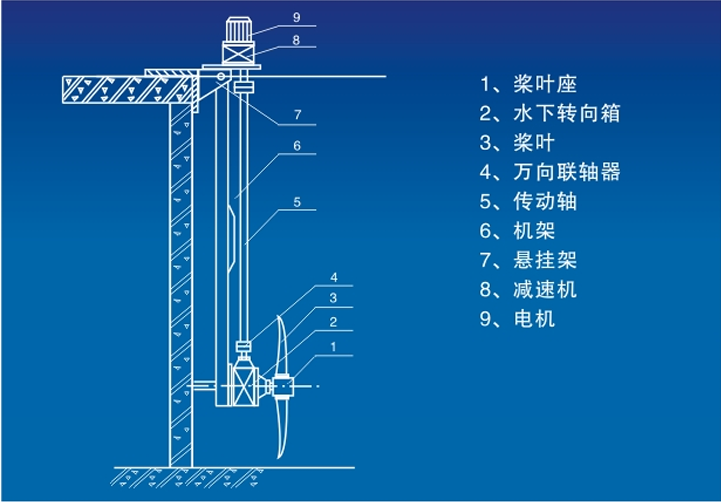

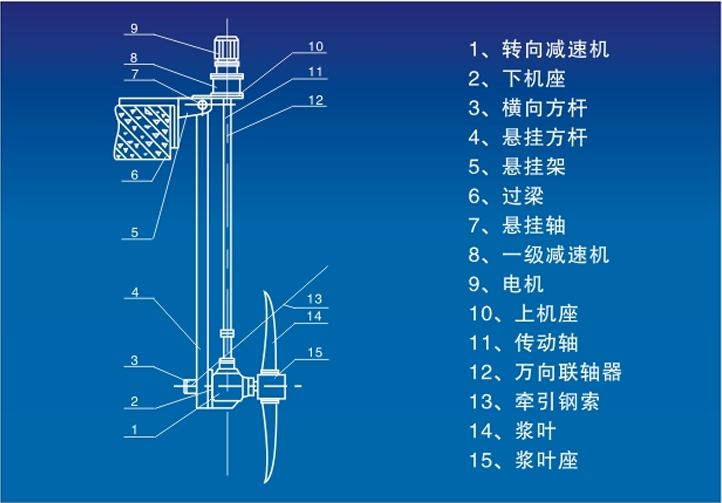

悬挂式水下推流器结构及安装示意图
安装方式二
悬挂安装，池底安装挡架。适用于新建设施或无水条件下安装。
维护及检修注意事项
● 上部减速机为立式安装，箱内机油应保持在油标线位置，当油位下降10mm时应及时加注机油，以保证机箱内上部齿轮正常润滑。机油型号为：重负荷工业齿轮油L-CKC320#。
● 下部转向箱输出及输入轴均为机械密封，内部机油和机械密封每两年更换一次，机油型号同上部减速机。
● 水下推进器沿水流方向有微量晃动属正常现象，不影响推流效果和设备寿命。
● 上部悬挂钩安装时应使用水平尺校平以保证设备垂直度，其固定应牢固。
● 前方张紧钢索与水面的夹角为30度，初次安装在厂家技术人员的指导下进行。
● 电气安装与检修由专业电工进行，安装及每次电检修后应检查桨叶正反转(面对桨叶观查或从上往下看传动轴应为顺时针旋转)。

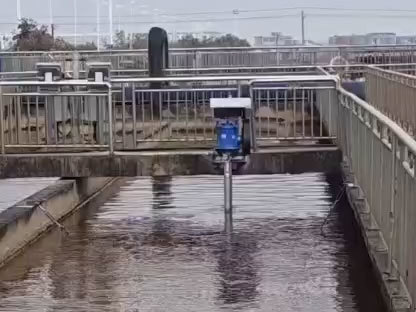

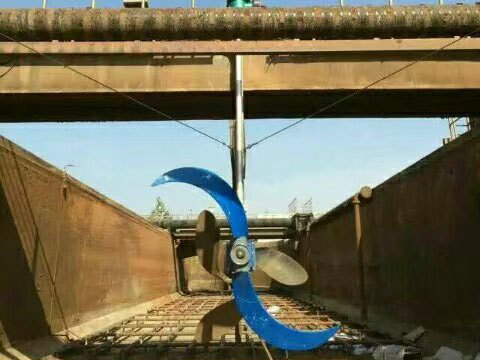

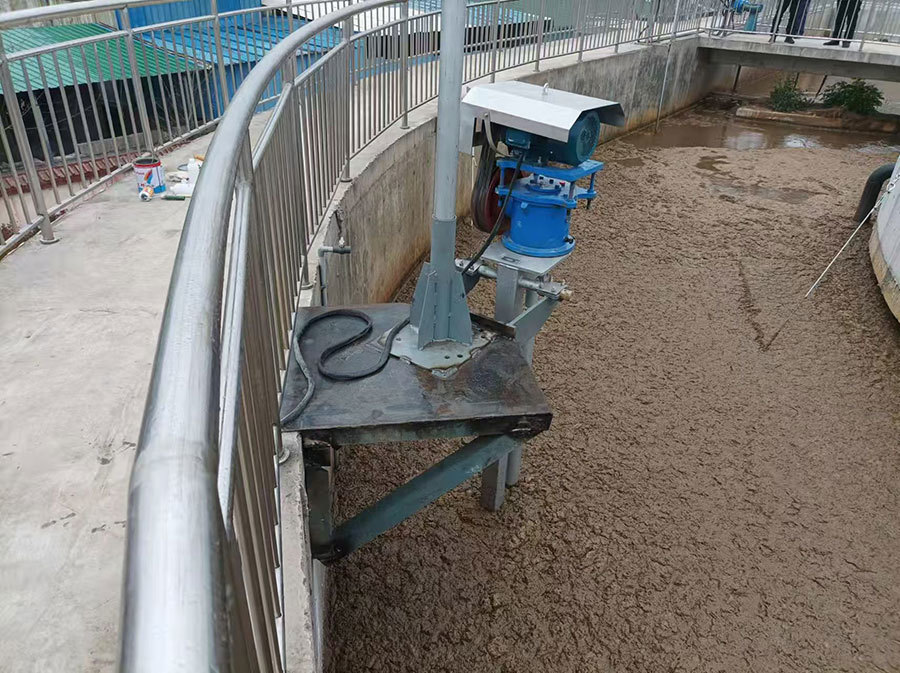

案例展示
主要配件

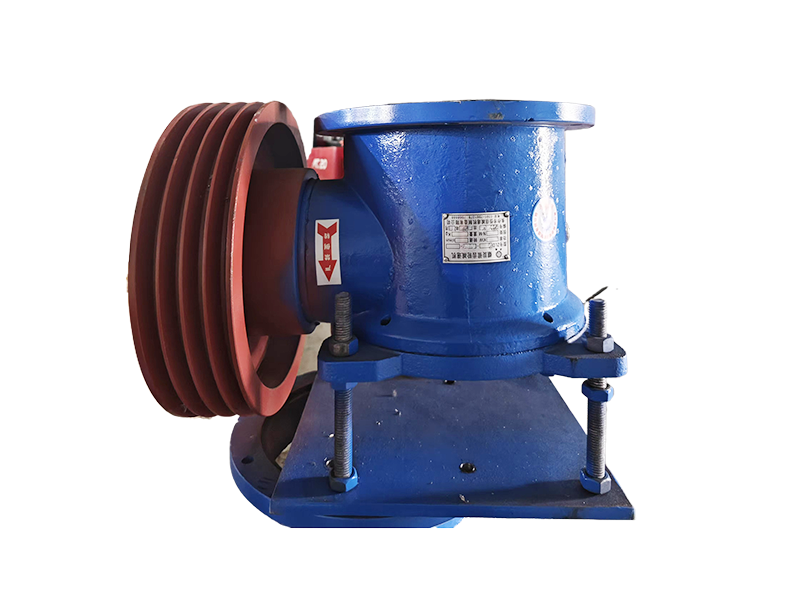

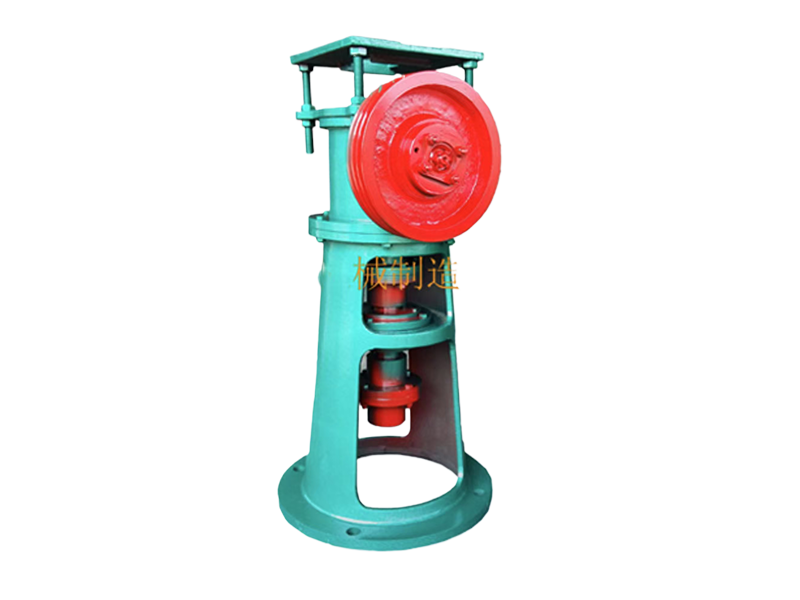

螺旋锥齿轮减速机

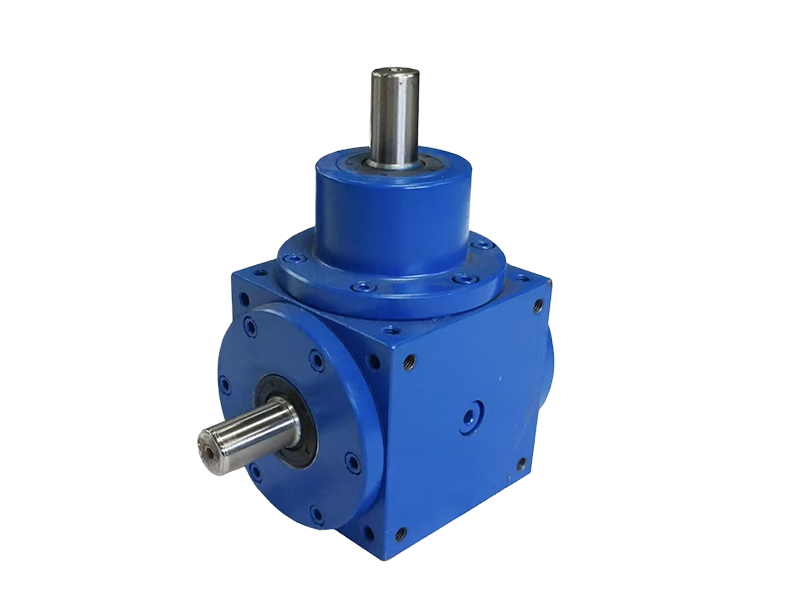

螺旋锥齿轮减速机
转向箱
-
